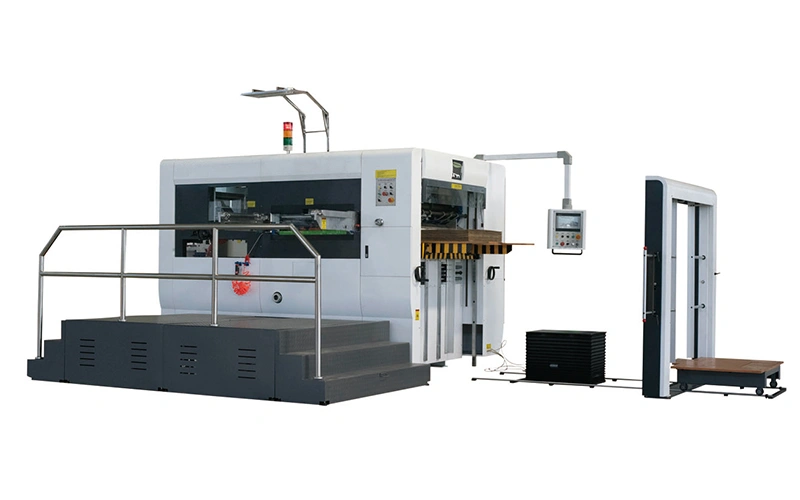

Полуавтоматический плосковысекательный пресс
Станок для высечки и биговки с модулем удаления отходов
Запросить стоимость
Конструкция

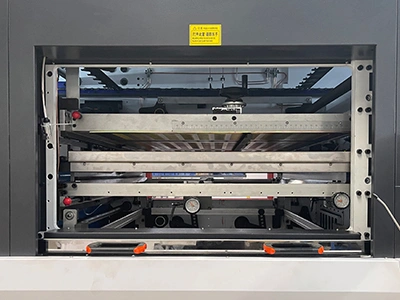

Модуль удаления отходов

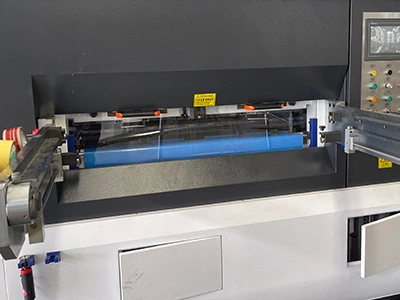

Высекательный пресс

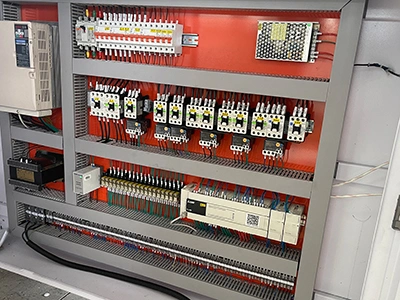

Электрический шкаф

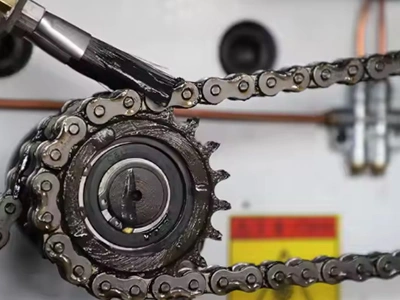

Цепной привод и конвейерный модуль

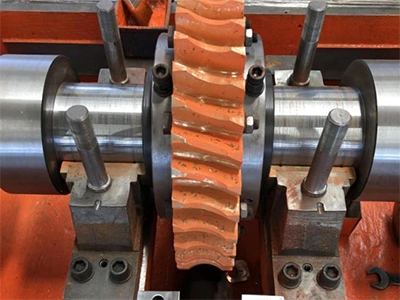

Высекательный модуль

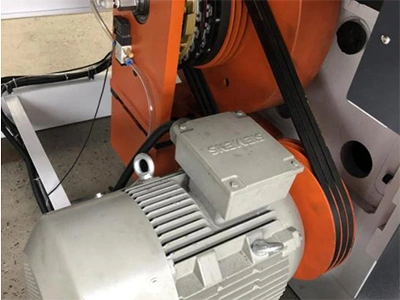

Двигатель
Основные компоненты

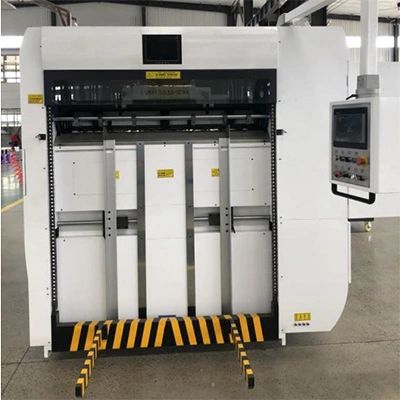

Модуль подачи и вывода листов
- Максимальная высота стопы: до 1400 мм на подаче и до 1250 мм на приеме.
- Дисплей по центру машины упрощает контроль процессов в задней части машины.
- Система предварительной укладки и пневматический подъемный стол сокращают время подачи материала.
- Специальная система для извлечения образца позволяет проверять листы картона без остановки оборудования.

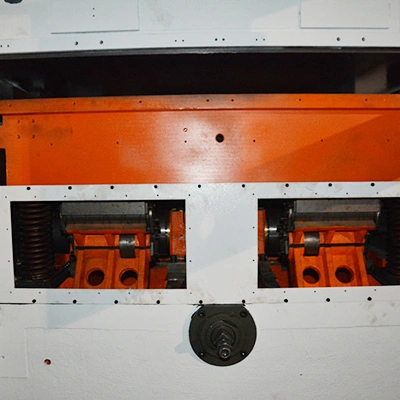

Основной блок
- Оснащен автоматической централизованной системой смазки с управлением смазкой главной цепи через HMI.
- Запатентованная система амортизации продлевает срок службы оборудования и повышает усилие высечки.
- Редуктор прерывистого движения обеспечивает точную приводку и снижает нагрузку на систему штанговых захватов.

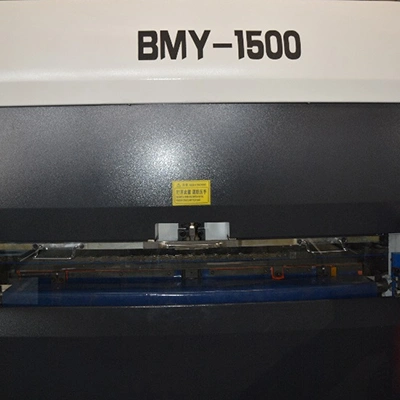

Система высечки и транспортировки
- Для повышения точности позиционирования высекательная форма фиксируется пневматической зажимной системой.
- Электроприводное сцепление стабилизирует цепь при экстренной остановке на высокой скорости.
- Плановая смазка главной и вспомогательной цепей происходит под управлением PLC.
- Высекательный модуль оснащен защитным окном для поддержания чистоты.
- Легкая и прочная пятисекционная система алюминиевых штанговых захватов с цепями Renold (Великобритания) или IWIS (Германия) точно и надежно перемещают листы.
- Высекательная плита выдвигается и задвигается на системе воздушной подушки.
Технические характеристики
| Модель | | | | | |
| Макс. размер бумаги, мм | 1320x980 | 1510x1120 | 1670x1200 | 2100x1600 | |
| Мин. размер бумаги, мм | 350x450 | 450x500 | 500x550 | 600x600 | |
| Макс. размер высечки, мм | 1300x960 | 1490x1100 | 1650x1180 | 2050x1550 | |
| Мин. размер под захват, мм | 8 | 8 | 8 | 10 | |
| Макс. давление высечки, Н/см² | 350 | 380² | 400 | 500 | |
| Обрабатываемый картон, г/м² | 200-2000 | 200-2000 | 200-2000 | 200-2000 | |
| Обрабатываемый гофрокартон, мм | 10 (макс. толщина) | 10 (макс. толщина) | 10 (макс. толщина) | 10 (макс. толщина) | |
| Макс. скорость высечки, листов/час | 5000 | 5000 | 4200 | 3800 | |
| Макс. высота стопы на подаче, мм | 1400 (от уровня пола) | 1400 (от уровня пола) | 1400 (от уровня пола) | 1400 (от уровня пола) | |
| Макс. высота стопы на приеме, мм | 1250 (от уровня пола) | 1250 (от уровня пола) | 1300 (от уровня пола) | 1300 (от уровня пола) | |
| Общая мощность, кВт | 15 | 15 | 20 | 25 | |
| Вес машины, т | 14.5 | 17 | 21 | 30 | |
| Габариты (ДxШxВ), мм | 4200x4250x2250 | 4500x4300x2250 | 5200x4950x2250 | 6500x5050x2400 |
